产品简介
石膏是一种多功能的气硬性胶凝材料，也是使用历史悠久的胶凝材料之一。根据二水石膏脱水条件的不同，可得到二种不同的变体，即β半水石膏和α半水石膏。这二种变体的半水石膏化学分子式均为Ca SO4 · ½ H 2 O，其晶体都属三方晶系，但其硬化体的各项性能却有明显的差异。所谓高强石膏作为石膏本身而言，它是由二水硫酸钙通过饱和蒸汽介质或某些盐类及其他物质的水溶液中进行热处理所获得的一种α半水石膏的变体。

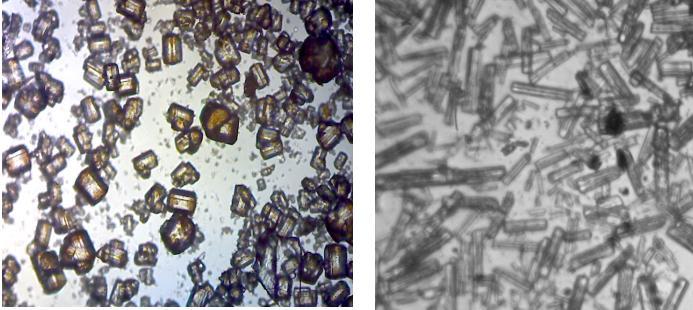

一般认为α半水石膏为高强石膏。但这里尚需指出的是 α半水石膏不完全属于高强石膏，要视最终形成的半水石膏的结晶形态而定。若形成的半水石膏为针状或纤维状晶体，则拌和的标准需水量比β 半水石膏还要大，其制品机械强度比β 半水石膏还要低得多。往往随着α半水石膏生产工艺的不同，其最终产生的结晶形态差异很大，从而导致α 半水石膏制品机械强度差距也很悬殊。例如采用蒸压法生产的α半水石膏和采用水热法生产的α半水石膏，干燥抗压强度前者为25～ 50 Mpa。
与普通β石膏的区别：
项目 | α石膏 | β石膏 |
| 颗粒形状 | 致密、规则的晶体 | 松散片状颗粒 |
| 制造工艺 | 高温高压蒸汽 | 常压干燥煅烧 |
| 力量 | 高 (>30 MPa) | 低 (<10 MPa) |
| 吸水性 | 低、快速脱模 | 高，易变形 |
| 应用 | 高端模具、装饰、工业用途 | 一般施工找平、抹灰等。 |
技术参数
指标 | 单位 | 参数值 |
| 抗压强度 | MPa | ≥30 |
| 初始凝固时间 | min | 8–12 |
| 最终凝固时间 | min | ≤25 |
| 细度（通过325目） | % | ≥95 |
| 水与混合比 | % | 60–70 |
| 二水石膏含量 | % | ≤5 |

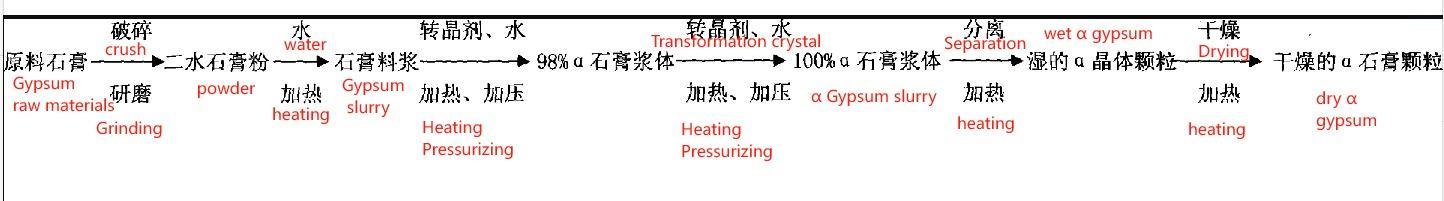

生产流程图
产品优势
高强度：抗压强度 ≥30MPa，远高于普通β石膏
快速凝结：提高生产效率，适合快速脱模工艺
收缩率低：成品尺寸精准，不易变形
细腻度高：颗粒均匀，表面光滑
高纯度：高达95%以上CaSO₄·½H₂O
应用场景
建筑构件：石膏板、天花、线条、背景墙
工艺装饰：雕塑、灯具模具、艺术品模型
陶瓷模具：陶瓷注浆模，高精度还原
医疗模型：牙模、骨骼模型
耐火材料基料：增强致密性与强度
品控资质
JC/T2038-2010《α型高强石膏》行业标准
等级 | 2h抗折强度（MPa） | 烘干抗压强度（MPa） |
α25 | 3.5 | 25.0 |
α30 | 4.0 | 30.0 |
α40 | 5.0 | 40.0 |
α50 | 6.0 | 50.0 |
为您的行业提供解决方案
